滾筒篩

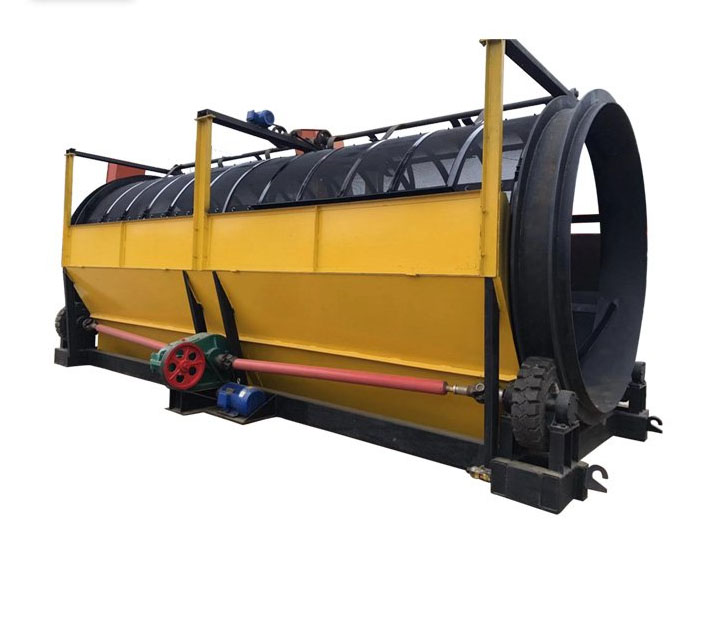

滾筒篩概述

滾筒篩又叫滾筒篩分機，滾筒篩沙機，采用滾筒篩分原理，克服了普通振動篩在篩分較濕物料時出現的篩網粘堵問題，提高了篩分系統的產量和可靠性，適宜篩分各種性質的物料，以及煤、煤矸石、焦炭生熟石灰等潮濕易堵塞物料，篩下產品粗至100mm，中間10-50mm，細可達3mm以下。

滾筒篩分類

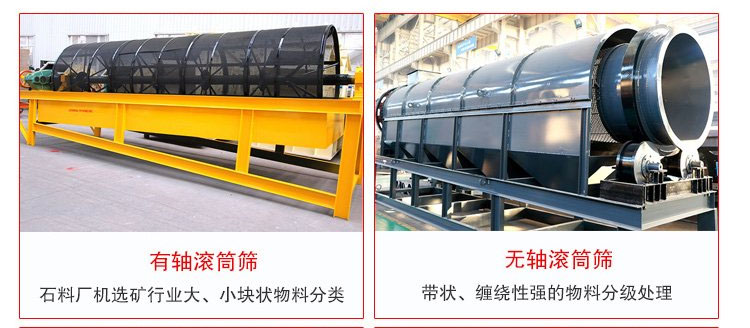

1、根據有中心軸結構進行分類

滾筒篩可以分為有軸滾筒篩與無軸滾筒篩，這兩者的區別在于其中心軸，其中有軸的滾筒篩可以篩分顆粒狀，粉體，板結塊狀的物料，而無軸滾筒篩采用無軸設計，可以對易纏繞，體積較大，有大的沖擊量的物料的篩分與篩選。

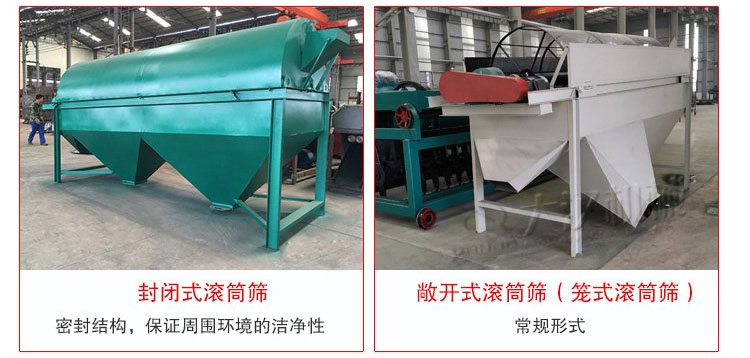

2、根據外形結構進行分類

可以分為封閉式滾筒篩與敞開式（籠式滾筒篩），封閉式的滾筒篩可以保護周?chē)h(huán)境的干凈，同時也可以保護篩分的物料不受外界環境的影響，符合行業的要求。

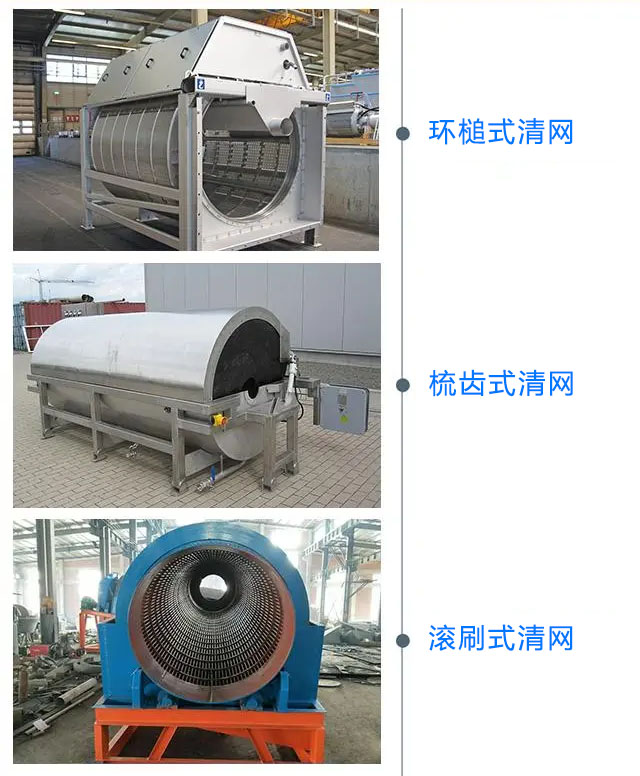

3、根據清網方式不同進行分類

可以將滾筒篩分為滾刷式滾筒篩，環槌式滾筒篩以及梳齒式滾筒篩。滾筒篩的清網方式有多種，根據篩分的物料不同，選用的滾筒篩篩網材質不同，選用的滾筒篩的清網方式也就不同。

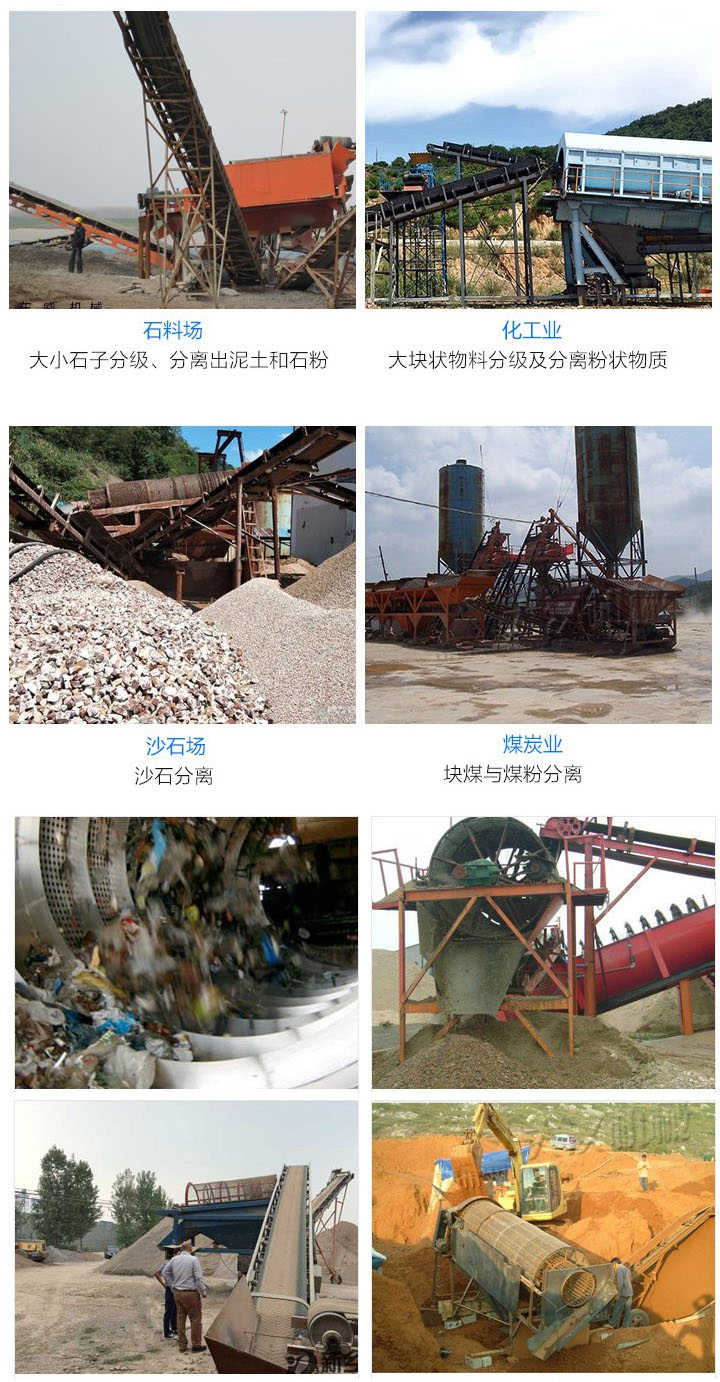

滾筒篩適用行業

滾筒篩是用于粒度小于300mm的河沙、黃沙等大批處理物料分級，可用于耐火材料、河砂、砂石、煤炭、淤泥、粉煤灰、鐵礦石、砂金礦、尿素顆粒、鋁土礦、麥糠等。

建筑行業：用于大小石子分級以及分離出泥土和石粉。

煤炭行業：用于塊煤與煤粉分離以及洗煤(洗煤機械的組成部分)。

化工行業：用于對物料進向分級過濾。

選礦行業：用于大小塊狀物分級及分離粉狀物料。

滾筒篩特點

1、采用滾動篩分原理，篩分效率達95%以上，每小時可篩沙50-800噸，是人工篩分效率的10倍以上。

2、篩凈率高，篩漏不沾沙子，節省資源，設有梳形清篩裝置，可減少物料堵塞。

3、篩分有效面積大，物料能充分接觸篩網，因而單位時間內篩分量大。

4、整個篩分機構均設計在密封防塵罩內，避免物料篩選過程中的粉塵飛揚和塊狀飛濺，減少污染。

5、設備密封隔離罩可以拆開，拆開后不影響機器正常運行，并且檢修非常方便。

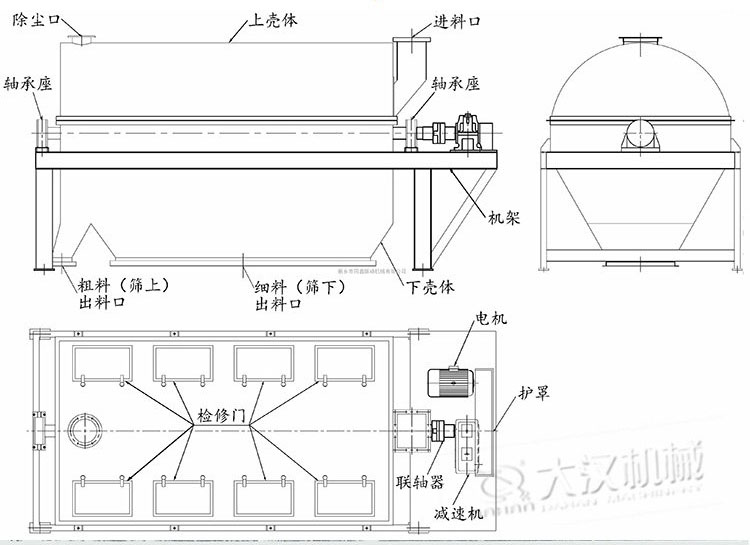

滾筒篩結構圖紙

滾筒篩主要是由動力組件、粗料出料口、上密封殼、篩筒、篩下物出料口、擋料板、進料口、支架等部分組成的。

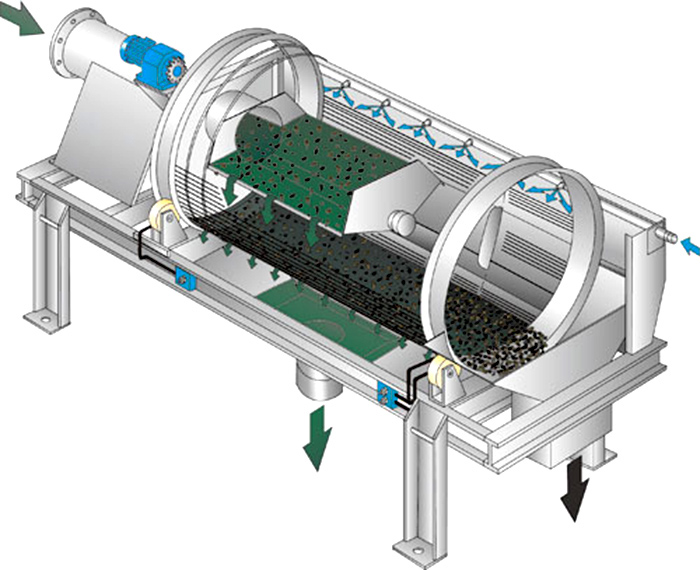

滾筒篩工作原理

當物料進入滾筒裝置后，由于滾筒裝置的傾斜與轉動，使篩面上的物料翻轉與滾動，使合格物料（篩下產品）經滾筒后端底部的出料口排出，不合格的物料（篩上產品）經滾筒尾部的排料口排出。由于物料在滾筒內的翻轉、滾動，使卡在篩孔中的物料可被彈出，防止篩孔堵塞。

滾筒篩技術參數

型號	出力(t/h)	功率	篩筒直徑	篩筒長度	入料粒度	篩下粒度	外型尺寸(長×寬×高mm)	價格（元）
GTS1015	50	3.0	1000	1500	≤300	0～100	2600×1400×1700	4000-15000
GTS1020	100	4.0	1000	2000			3390×1400×2140	8000-20000
GTS1225	160	5.5	1200	2500			4146×1600×2680	9800-26000
GTS1530	250	7.5	1500	3000			4460×1900×2820	11000-30000
GTS1545	350	11	1500	4500	≤400		5960×1900×3080	16000-37000
GTS1848	450	15	1800	4800			6500×2350×4000	18000-42000
GTS2055	600	22	2000	5500			7500×2550×4800	20000-53000
GTS2265	800	30	2200	6500			8500×2750×5000	25000-61000

滾筒篩使用注意事項

1、開車時必須先開啟滾筒篩，后再開啟給料設備；停車時相反；

2、運行前三天，要每天對籠式滾筒篩緊固件進行檢查，如有松動應及時緊固。以后則可定期（每周或半月）對籠式滾筒篩緊固件進行檢查及處理；

3、軸承座、變速箱應定期檢查潤滑情況，并及時加油和換油。大軸軸承采用2號鋰基潤滑脂，正常情況下，每?jī)稍录幼⒁淮螡?rùn)滑脂，加注量不宜過多，否則易引起軸承過熱。各處軸承應每年清洗檢查一次。

4、設備長期停用（30天以上的）重新啟動時應對電機絕緣進行搖測，以避免電機燒毀。
